Ansaldo Gas Turbine AE94.2_component_HCO or RDS

       وظيفة    الـ HCO   ( Hydraulic clearance optimization )
                     او RDS ( Rotor Displacement system)

يقوم بازاحة عمود التربينه فى عكس اتجاه غازات الساخنه فتؤدى الى زيادة كفاءة الوحده الغازيه وزيادة القدره المولده , تتم هذه الازاحة عندما تكون الوحده الغازيه ساخنه عندما تصل الى rated speed ويتم تصميم كرسى الـ thrust ليسمح بهذه الازاحه الافقيه للعمود

ضغط الزيت الهيدروليكى مابين 160:180 bar ولذلك فهى وحده منفصلة ويوجد بها طلمبتين لرفع هذا الضغط
يتم تشغيل الطلمبتين فى بداية تشغيل النظام بينما فى حالة استقرار الوحده يتم تشغيل طلمبة واحده فقط

يوجد فلتر للزيت يعطى انذار فى حالة زيادة فرق الضغط على الفلتر

During GT operation, the pressure in the RDS system is monitored by pressure transducer
(MBA51CP101 and MBA51CP102.) The normal operation pressure level ranges between (P.HSO.04 and P.HSO.10.)

The operator can pre‐select the operating pump. When:

     ‐ RDS pressure is < P.HSO.04: the pre‐selected pump is automatically switched ON
     ‐ RDS pressure is > P.HSO.03: the running pump is automatically switched OFF.

In case of pressure below P.HSO.04 an alarm is issued.
If the system pressure falls below P.HSO.09 the GT Shut down occurs since below a certain system
pressure it is not ensured that the rotor is in a correct position.
GT shut down occurs also in case of fault to both (2 v 2) pressure transducers.


الأحد، 17 أبريل 2016

Ansaldo Gas Turbine AE94.2_component_compressor_2

Compressor_2

الجزء الثانى من شرح الكباس

2-    جسم الريش الثابته(compressor static casing ):

يقوم بتحويل الطاقة الحركيه المتمثله فى نسبة الهواء المضغوط الى ضغط ثابت


3-    الريش المتحركه Rotor
The rotor carries the 16‐stage compressor and the 4‐stage turbine blading (see next picture).
   The rotor comprises the front shaft (1),
   sixteen compressor wheel disks (2),
   a central shaft (3),
   four Turbine wheel disks (4),
   the rear shaft (5)
   the central tie rod (6)
   the tie rod nut (7)



Shaft Labyrinth

Shaft Glands are used to minimize leakages from spaces at higher pressure between the rotating and stationary parts
 فهو عزل ميكانيكى بين الريش الثابته والريش  المتحركه لمنع وتقليل التسرب


4-    Diffuser compressor output:



5-    Compressor bearing housing
  ويتكون من كرسى journal وكرسى thurst

 كما موضح بالرسم







6-    Compressor bearing with RDS or (HCO) system
The bearing is also equipped with several pistons actuated by lube oil in order to shift the rotor during operation (Rotor Displacement System) in direction opposite to flow

يعتبر جزء من كرسى الـكباس كما هو موضح بالرسم


    HCO or RDS   فى الدرس القادم سوف نشرح وظيفة

السبت، 16 أبريل 2016

Ansaldo Gas Turbine AE94.2_component_compressor

compressor
 يعتبر الكباس من العناصر المهمه فى مكونات الوحده الغازيه حيث يقوم برفع ضغط الهواء الجوى من 1 بار الى ان يصل الى 10.5 بار تقريبا من خلال الـ 16 مرحلة للكباس لكى يدخل فى عملية اتمام الاشعال  حيث ان مثلث الاشعال (هواء-وقود-مصدراشعال) وكذلك استخدامه فى التبريد سواء تبريد غرفة الحريق او تبريد ريش التربينه

تعتبر من نوع axial compressor  وتتكون من 16 مرحله وكل مرحله تتكون من صف واحد من الريش او الزعانف المتحركه يتبعها صف واحد من الريش او الزعانف الثابته , وصف الزعانف المتحركه مهمتها اكساب الهواء طاقة حركيه( impellerوصف الزعانف الثابته مهمتها تحويل الطاقه الحركيه الى طاقة ضغط بنسبة انضغاط ( diffuser).

 يستخدم هواء الكباس فى عملية الاشعال فى غرف الاحتراق,تبريد ريش وشفرات التربينه , casing
  كـseal air or coaling air
تركيب الضاغطه المحوريه:

يتم التحكم بنسبة الهواء الداخلة الي الكباس عن طريق أول مرحلة
 قبل مراحل الكباس الـ 16 والتي تسمي بالمرحلة الصفرية أو
Inlet guide van "IGV"  والتي يتم التحكم فيها عن طريق محرك
 موصل عليها يتم التحكم في نسبة الفتح والغلق لها وعندما تكون مغلقة تماماً تمرر هواء بنسبة فتح 30%  وعندما تكون مفتوحه تماماً تمرر هواء بنسبة 70%
     بمعنى Zero IGV = 30% 100%IGV =70%

1-    Inlet Guide Vanes:
تقوم ريش التوجيه بتحديد كمية الهواء الداخل الى الكباس عن طريق تغيير زاوية ريش التوجيه وتقع ريش التوجيه على محيط مدخل ريش الكباس بهذه الطريقة من الممكن الحفاظ على وقود معين لنسبة الهواء في نطاق الحمل العالي من أجل تحسين الاحتراق ومن اجل الحفاظ على ثبات درجة الحرارة غاز العادم لـتحسين كفاءة الدورة المركبة.
ويقوم ايضا بحماية COMPRESSOR من ظاهرة surge ولذلك توجد الريش عند مدخل الكباس.

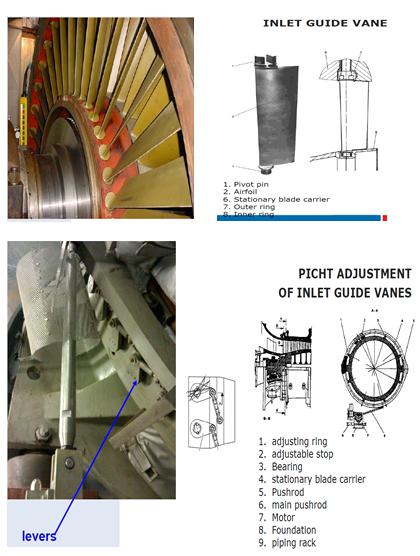

والصور التاليه توضح شكل ريش التوجيه



فى هذه الصوره شكل الموتور الذى يقوم بتحريك ريش التوجيه
 فى الدرس القادم سوف نشرح باقى مكونات الكباس

Ansaldo Gas Turbine component_Air intake

Air Intake

من مكونات الوحده الغازيه مدخل الهواء اللى داخل على الكباس ومنه الى غرف الحريق لاتمام الاشعال ويستخدم فى اغراض اخرى
منها التبريد ولذلك لابد من تنقية الهواء قبل دخوله الى الكباس من الاتربه ونسبة الرطوبه




-          نظام مدخل الهواء يقوم تصفية كمية الهواء مع درجة نقاء محدده للدخول الى الضاغط  الهواء
-          ويتكون النظام من المكونات الرئيسيه التاليه
 Weather Hoods
Filtering section
Implosion door(s)
Transition with Blow in Door
Silencer
Bend
Expansion joint
Vertical duct with plenum
shut off damper
Stairs and service footbridges
Support structures
-          يدخل الهواءعن طريق  مرشح، ثم مدخل كاتم الصوت ، والانحناء، القناة الرأسي والجلسة المكتمله حتى ضاغط مدخل الـهواء ثم بعد ذلك الهواءالمضغوط  يدخل غرف الاحتراق للمشاركة في عملية الاحتراق والتوسع التالية في التوربينات فى تبريد ريش التربينات.
وايضا تم دمج مجفف الهواء في نظام مدخل الهواء، ومهمتها  الحد من رطوبة الهواء
وكذلك يتناول المصب صمام عزل الهواءdamper  وذلك  خلال اثناء ايقاف GT لفتره طويله  من أجل الحفاظ على
التوربينات من الرطوبة.
ويتم ايضا اغطية الطقس بمنع المطر من المرور لحماية  المراحل الأخيرة من نظام الترشيح.
-          The compressor intake damperMBL20AA001: الغرض منه عزل الضاغط مع تجنب زيادة الرطوبه الى قسم الضاغط  يتكون من limit switches 3
-          open position (MBL20CG001/002/003) and one for the closed MBL20CG004
-          Normally the intake damper is a single blade design with electrical drive assembly
-          نلاحظ GT TRIP   وذلك اثناء تشغيل GT  ولكن ال dumper  اخذ اشارة not open
-          The damper is closed 2 hours after the GT shut down and it is opened
        with the GT start-up command
-          GT start‐up is prevented in case of not open signal (2 out of 3 logic)
         from the intake damper.
-          Each implosion door is equipped with 3 limit switches
        for the open position
-          The closed status of implosion doors is a release for the GT start up In case of  OPEN position  detection of at least one implosion door
     (logic 2 v 3 with the open limit switches)   GT TRIP is automatically
-          The implosion door  : مصمم ليفتح فى حالة ارتفاع فرق الضغط على نظام الفلتره
       وقبل الفتح يتم اعطاء امر shut down
-          a GT protection shut down must be activated in case of intervention of the differential pressure switches (e.g. MBL11CP001 /002 > max) and exceeded the third limit value P.AIRFILT.03 of the transmitter in logic 2 out of 3. The GT shut down is activated after time delay K.AIRFILT.01
-          The differential pressure alarms and intervention are not related to the IGV actual position.
-          One the GT shut down program has been activated by the air intake system protection (point c), a memory is set ON: before the next GT start‐up the operator must reset that memory from the keyboard








و ونتيجة الاتربه والرطوبة فيحدث انسداد للفلاتر فيجب نظافتها من وقت لاخر باستخدام
Pulse jet system control

Automatic operation
      High differential pressure
                Pulse on: DP< 550mbar
                Pulse off: DP> 450
       High Relative Humidity
                Pulse on: RH< 80%
                Pulse off: RH>80%

Manual operation
              Pulse jet on manually: 15 min cleaning cycle


الجمعة، 15 أبريل 2016

Ansaldo Gas Turbine AE94.2_Components


in the next picture introduce the component of Ansaldo Gas turbine

فى هذه الصوره يوضح مكونات الوحده الغازيه لانسالدو وسوف نشرح بالتفصيل فى الدروس القادمه












فى الدرس القادم سوف نشرح AIR Intake





Ansaldo Gas Turbine AE94.2



مواصفات عامة:

-         تعتبر التربينه الغازيه من طراز AE94.2 من التوربينات الغاز الثقيل
    مصممه لتعمل على تردد 50 هرتز ب single shaft و المحرك
     من نوع cold end  غرفة الاحتراق من نوع silo-type
-         تتكون التربينه من 4 مراحل
-         يتم تبريد شفرات التربينه الخاصه بالـ rotor and stator من خلال
    الهواء القادم من الـ compressor  بمستويات مختلفه
    من الضغط ودرجات الحراره ويتم تفريغ هواء التربيد مع غازات العادم
-         يتكون الcompressor  من 16 مرحله
-         الصف الاول من ريش ال compressor متمايل
    قابل للتعديل لحماية ال compressor من ظاهرة الsurge
    التى تحدث عندما السرعه تكون اقل من مستويات السرعه المسموح به
-         يتم توجيه الهواء المضغوط إلى الشعلات التي تقع في الجزء العلوي
    من كل غرفة الاحتراق
-         تتكون الوحده الغازيه من غرفتين احتراق متماثلتين موضوعان راسيا
     على جانبى التربينه وكل غرفة احتراق تتكون من (8burner   )
-         يتم تحويل ال enthalpy المتمثله فى الهواء الساخن للغرف الاحتراق
    المار من خلال التربينه الى طاقة ميكانيكيه
-         يتم تفريغ غاز العادم من خلال axial diffuser
   ومنه الى ال vertical stack الى الضغط الجوى
   او منه الى external boiler
-         نلاحظ الوحده الغازيه من النوع cold end
    وذلك ليسهل الاتصال الامثل للـdiffuser  دون تغيرات كبيره
    فى اتجاه غاز العادم
  فى حالة خروج الوحده الغازيه يتم دوران عمود التربينه
   من خلال turning gear  يتم تغذيته بواسطة
lube oil من خلال nozzle



">
